0 引言
1 数据与方法

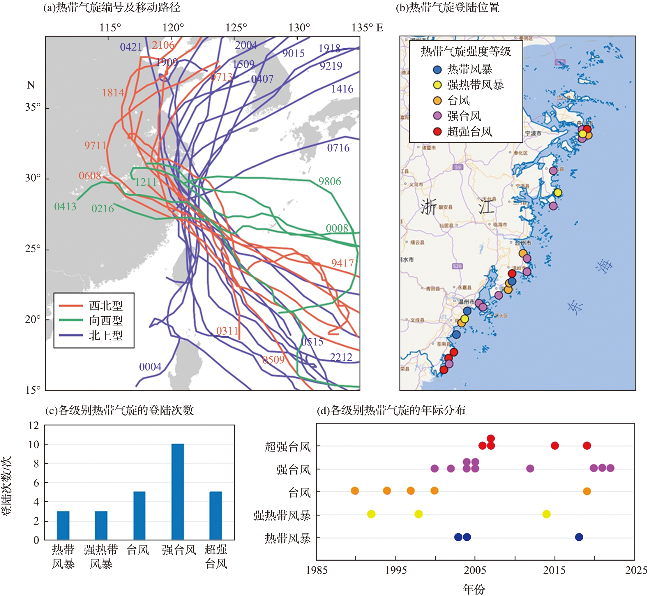

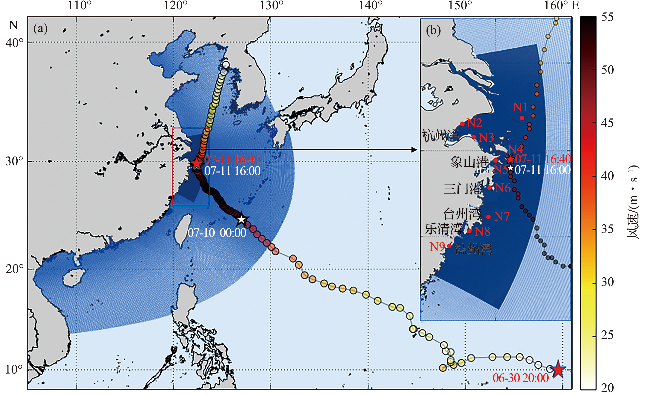

1.1 台风“灿鸿”
1.2 数值模型
1.2.1 模型构建
1.2.2 数值实验
表1 数值实验设计Tab.1 Numerical experiment design |
| 实验名称 | 驱动条件 | |||
|---|---|---|---|---|
| 天文潮 | 风应力 | 气压 | 波浪 | |
| Case1 | √ | × | × | × |
| Case2 | √ | × | √ | √ |
| Case3 | √ | √ | × | √ |
| Case4 | √ | √ | √ | × |
| Case5 | × | √ | √ | √ |
| Case6 | √ | √ | √ | √ |
表2 增水类型Tab.2 Surge types |
| 增水类型 | 计算方法 | 增水动力因素 |
|---|---|---|
| 总增水 | Case6-Case1 | 潮涌相互作用+ 风应力+气压+波浪 |
| 风应力增水 | Case6-Case2 | 风应力 |
| 气压增水 | Case6-Case3 | 气压 |
| 波浪增水 | Case6-Case4 | 波浪 |
| 潮涌相互作用增水 | Case6-Case1-Case5 | 潮涌相互作用 |
| 无潮位增水 | Case5 | 风应力+气压+波浪 |
2 结果分析

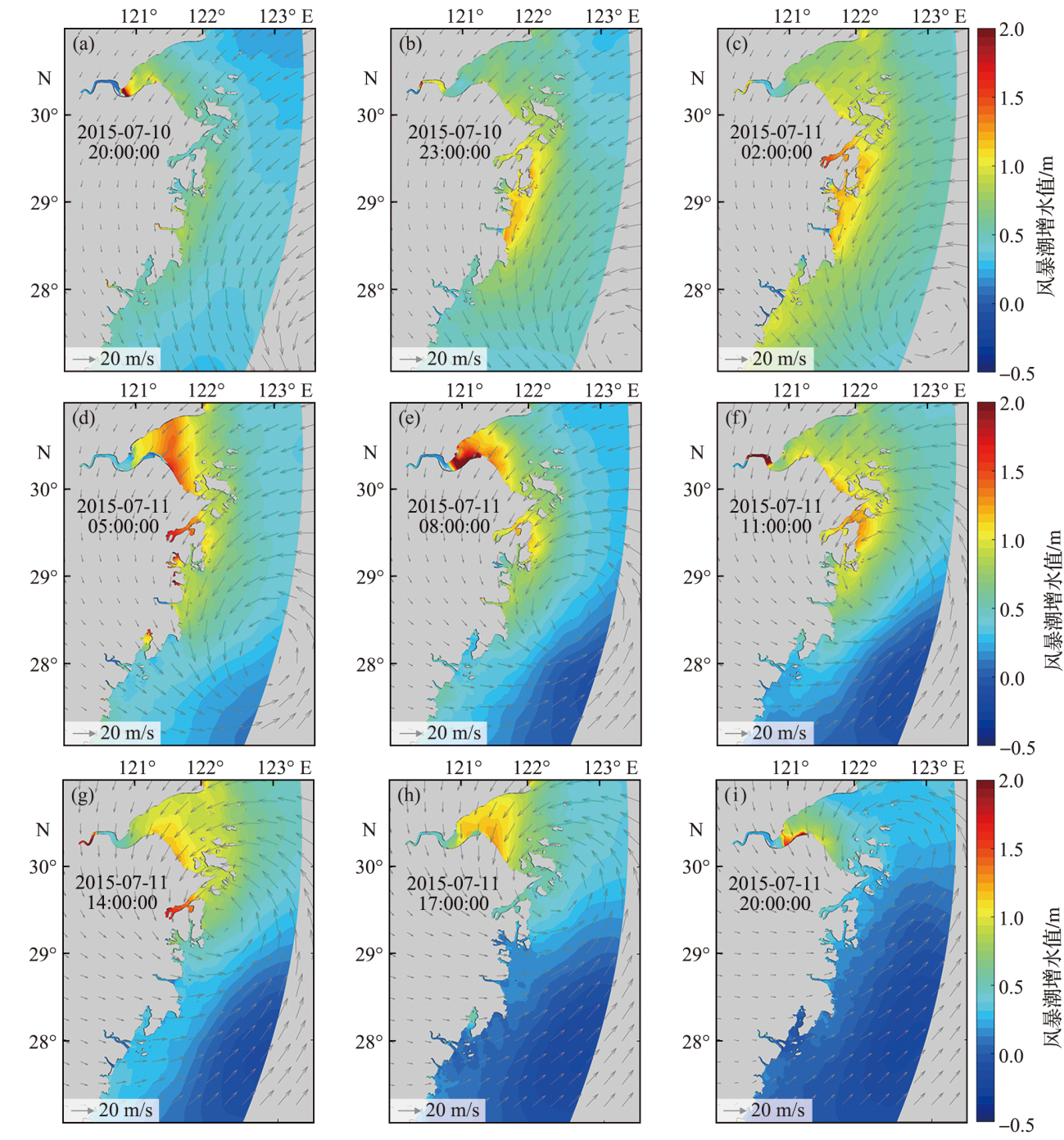

2.1 台风“灿鸿”作用下的总增水过程
2.2 各动力因子增水的时空演变特征

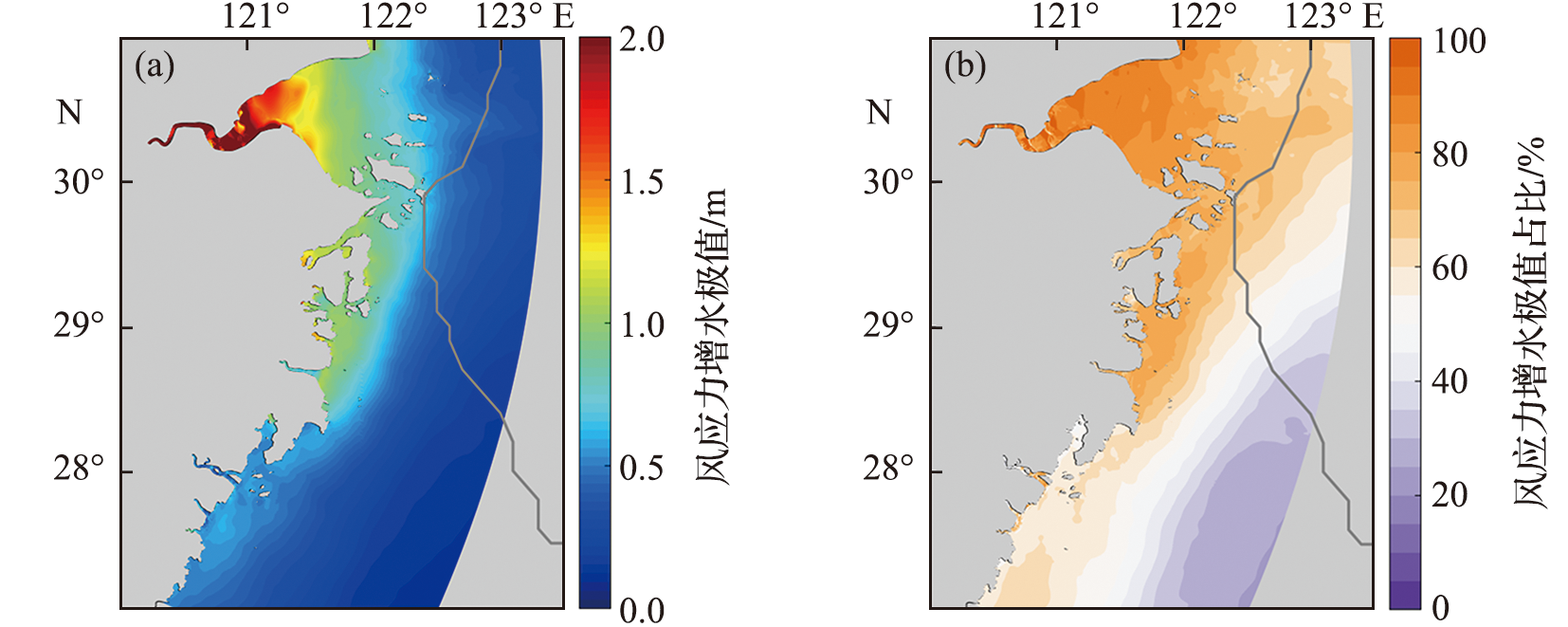

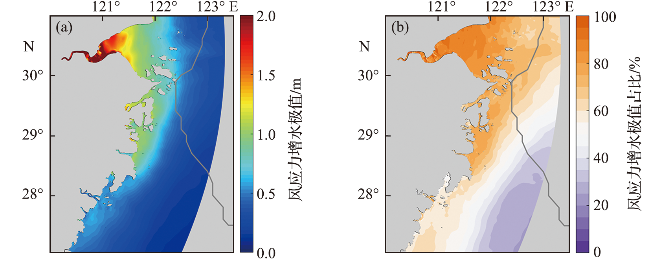

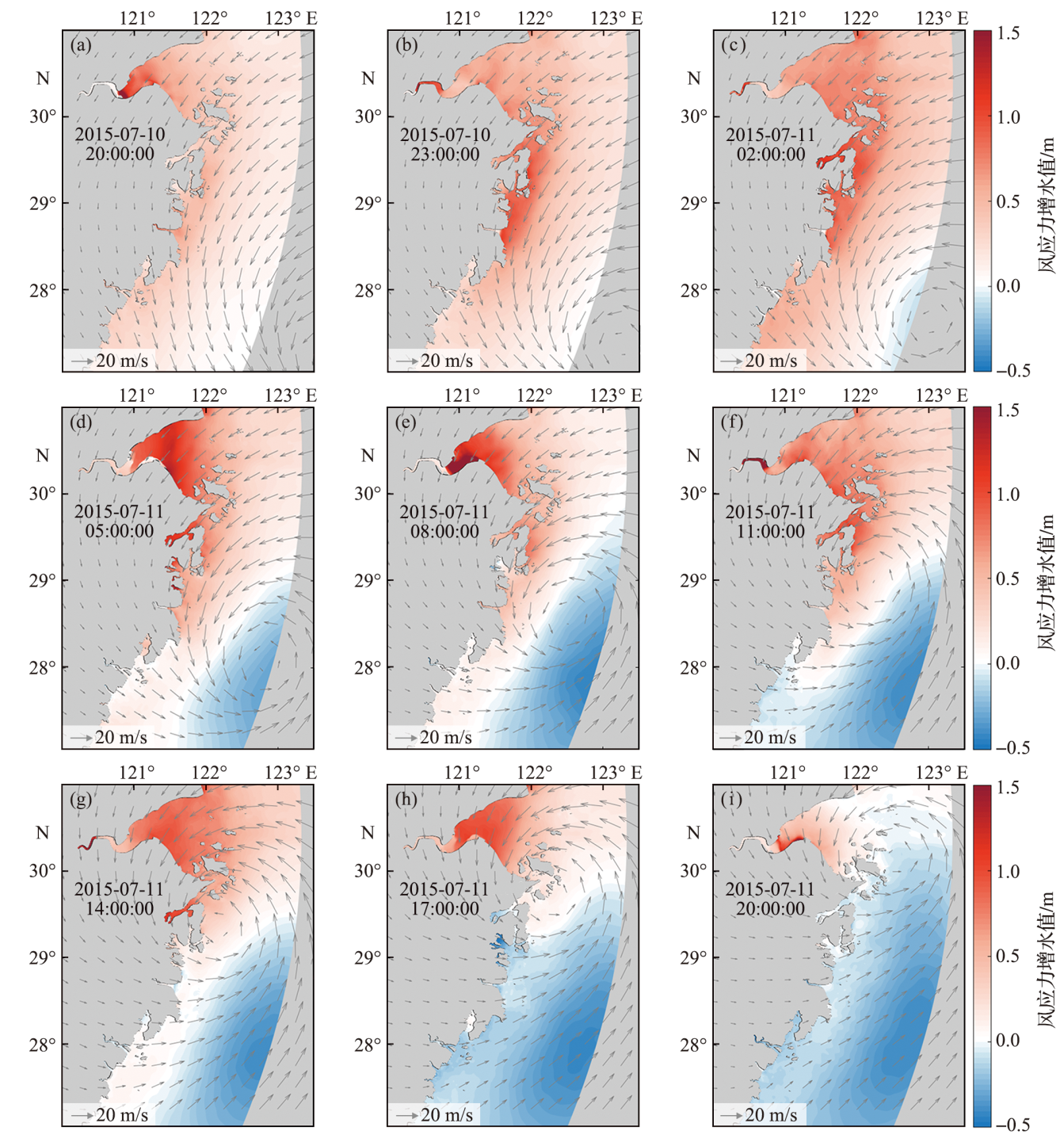

2.2.1 风应力增水

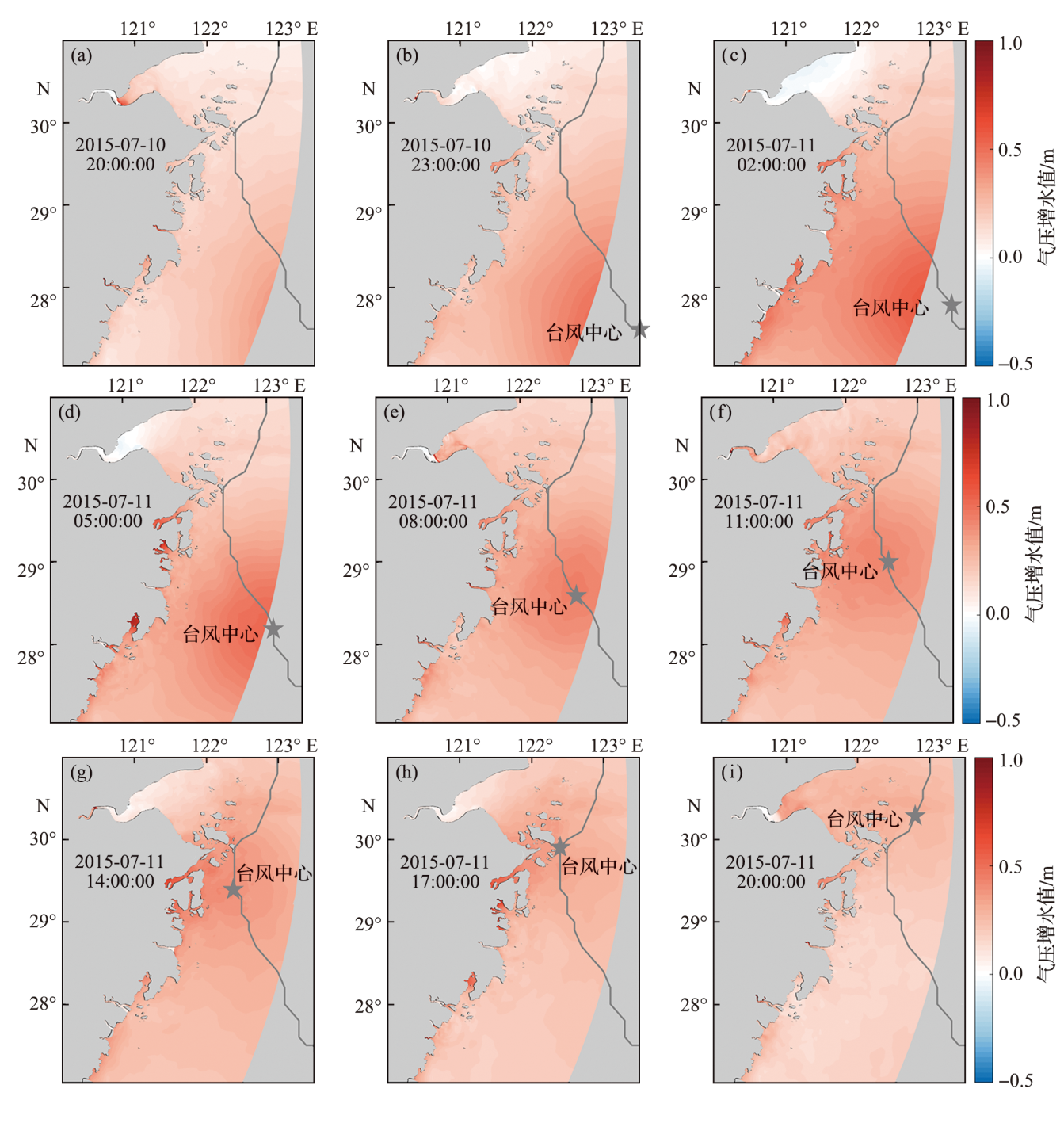

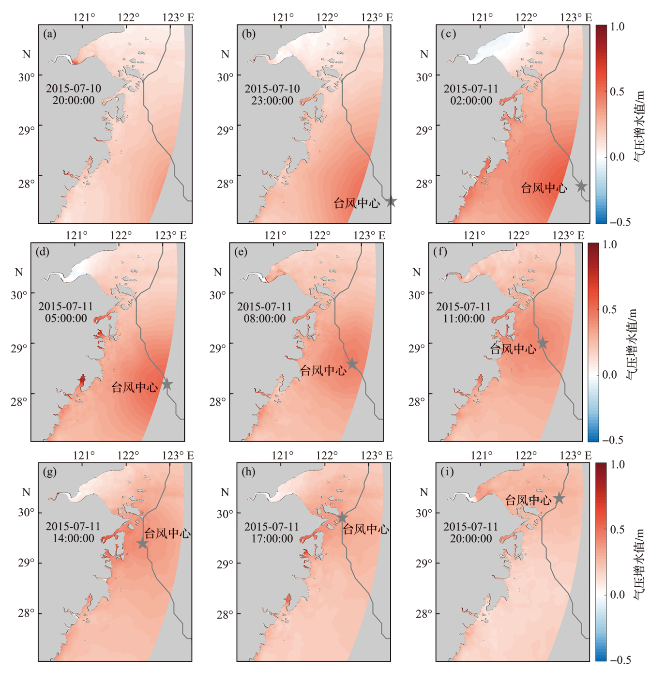

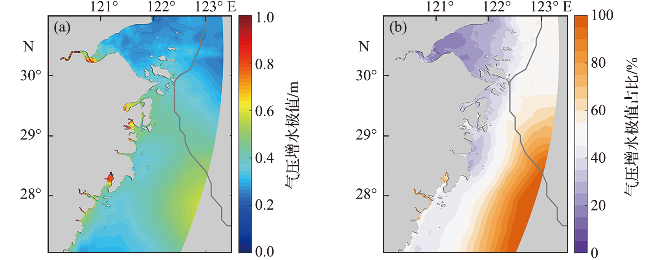

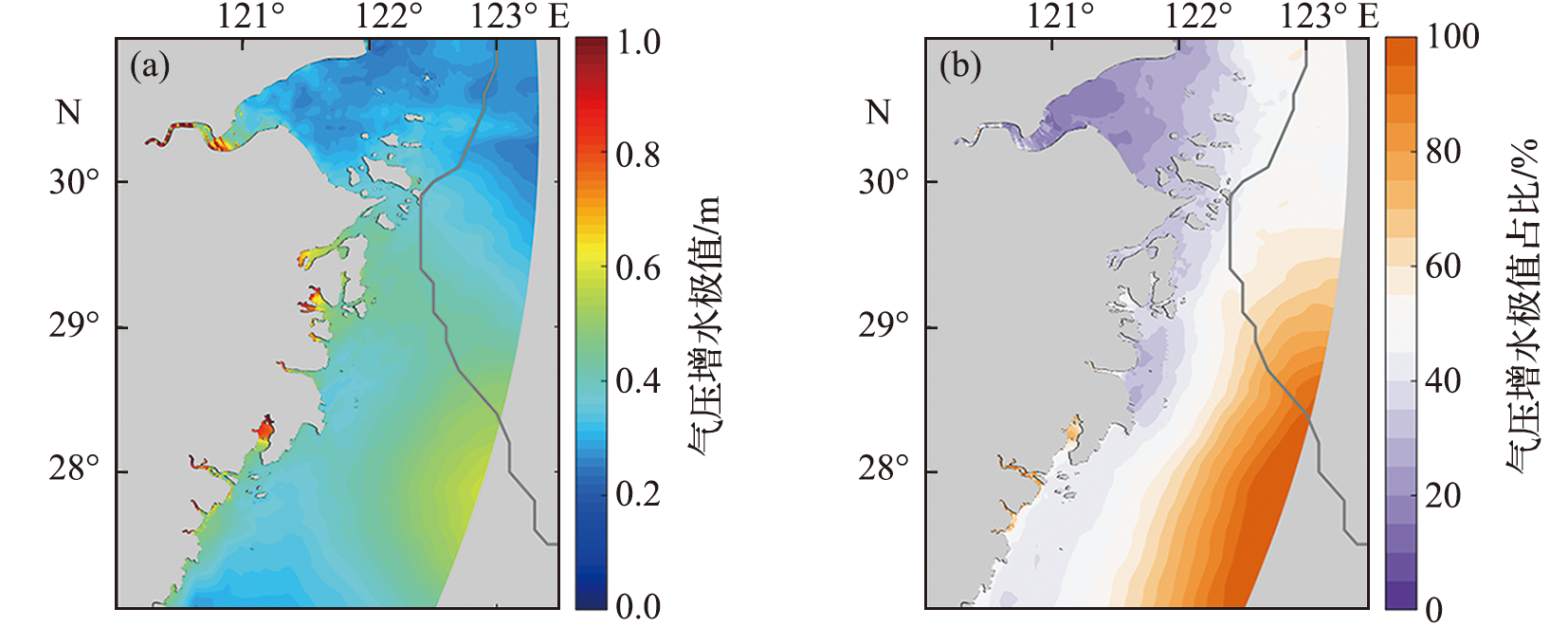

2.2.2 气压增水

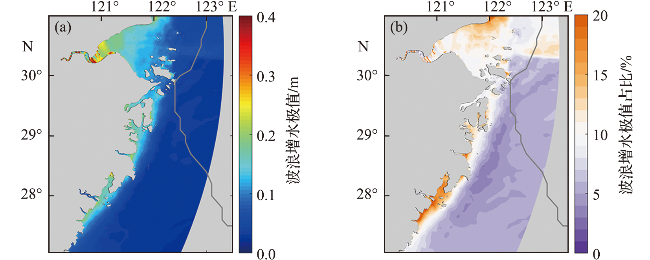

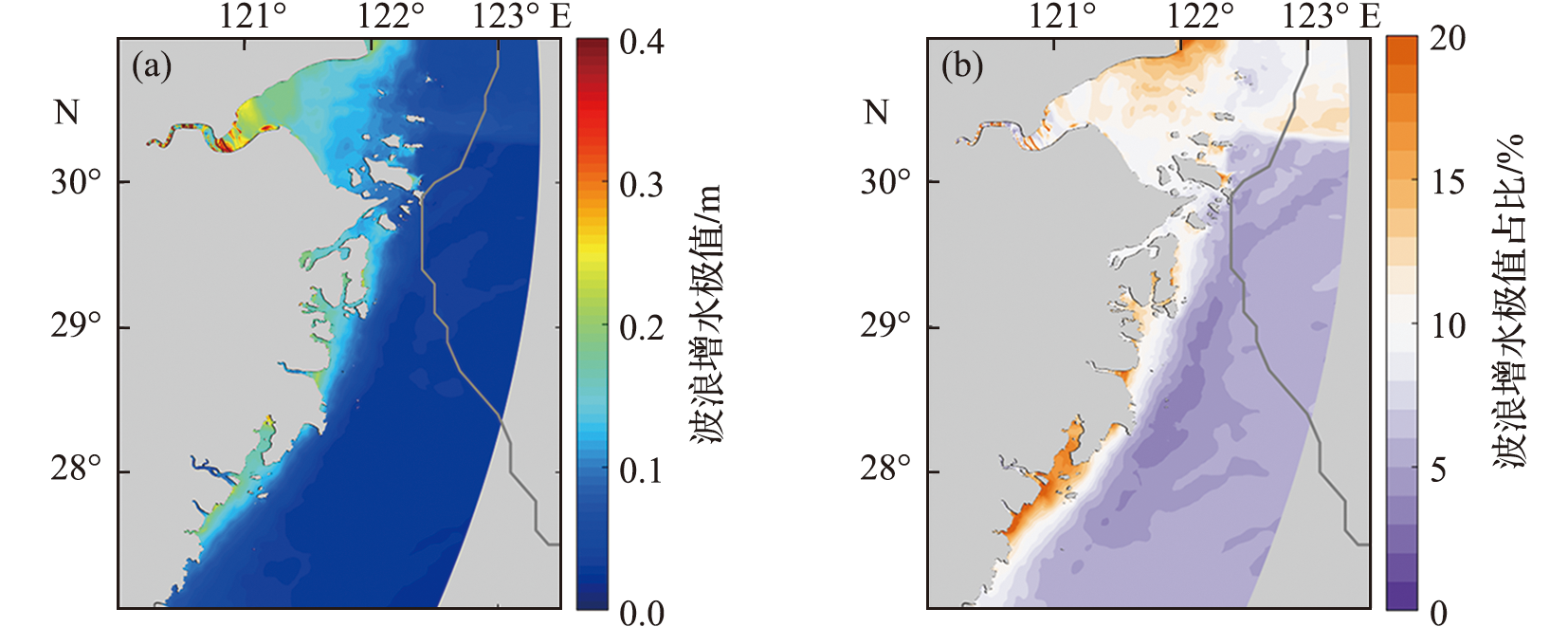

2.2.3 波浪增水

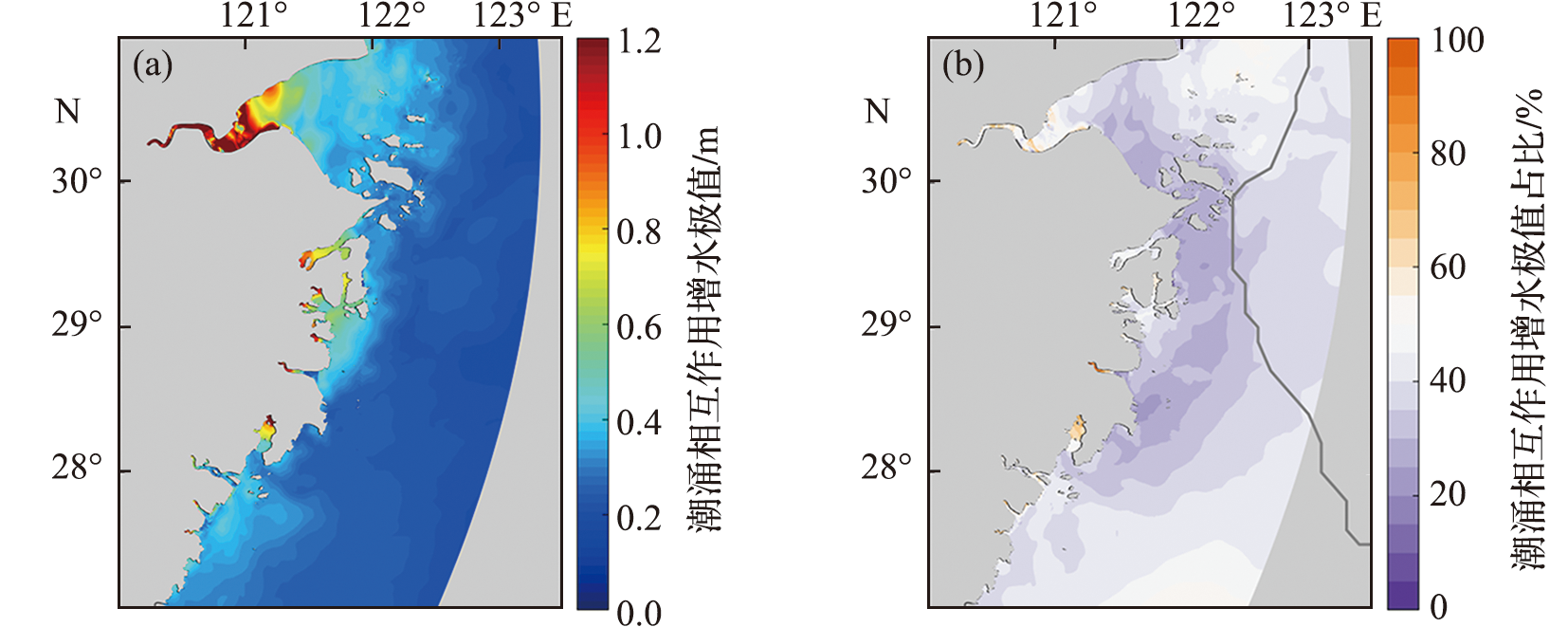

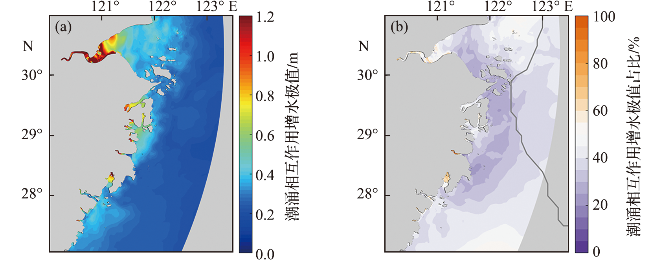

2.2.4 潮涌相互作用
2.3 各动力因子增水的时间演变特征

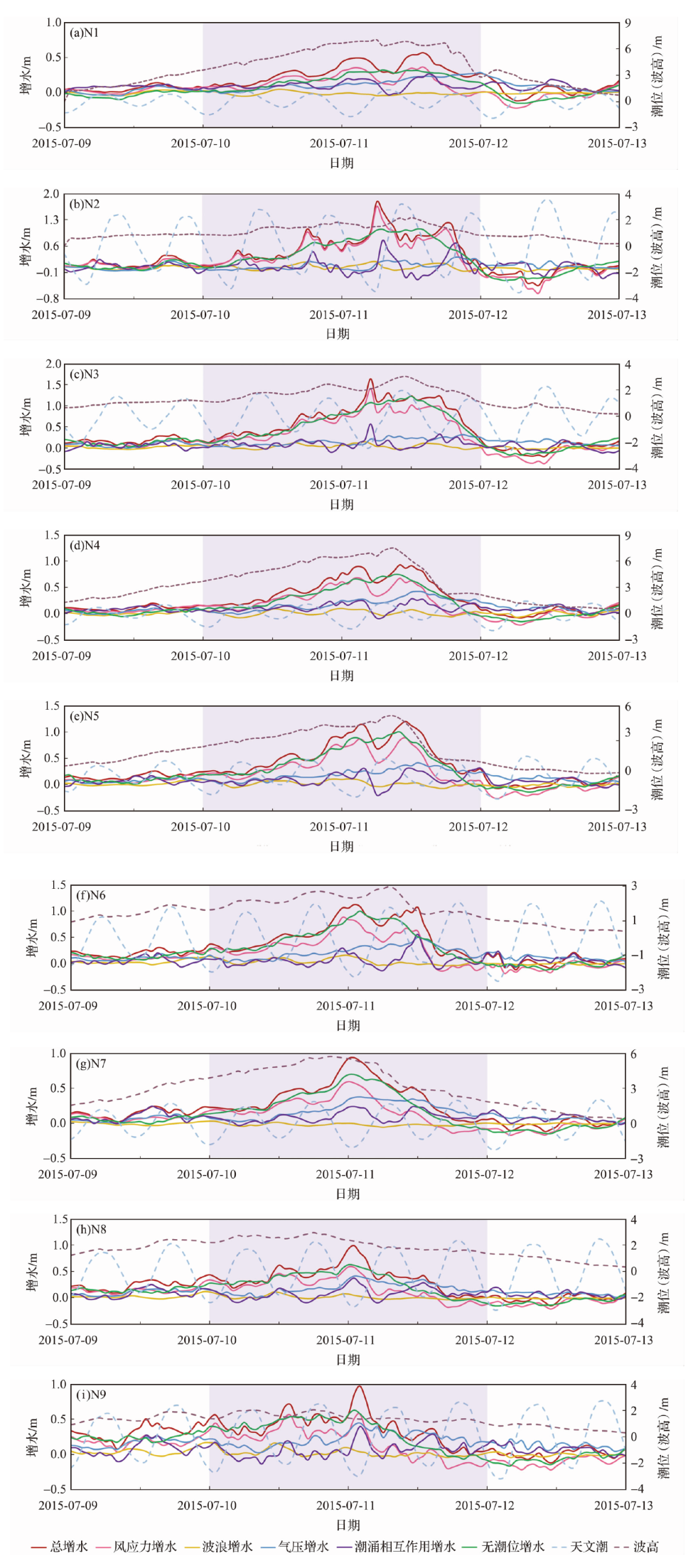

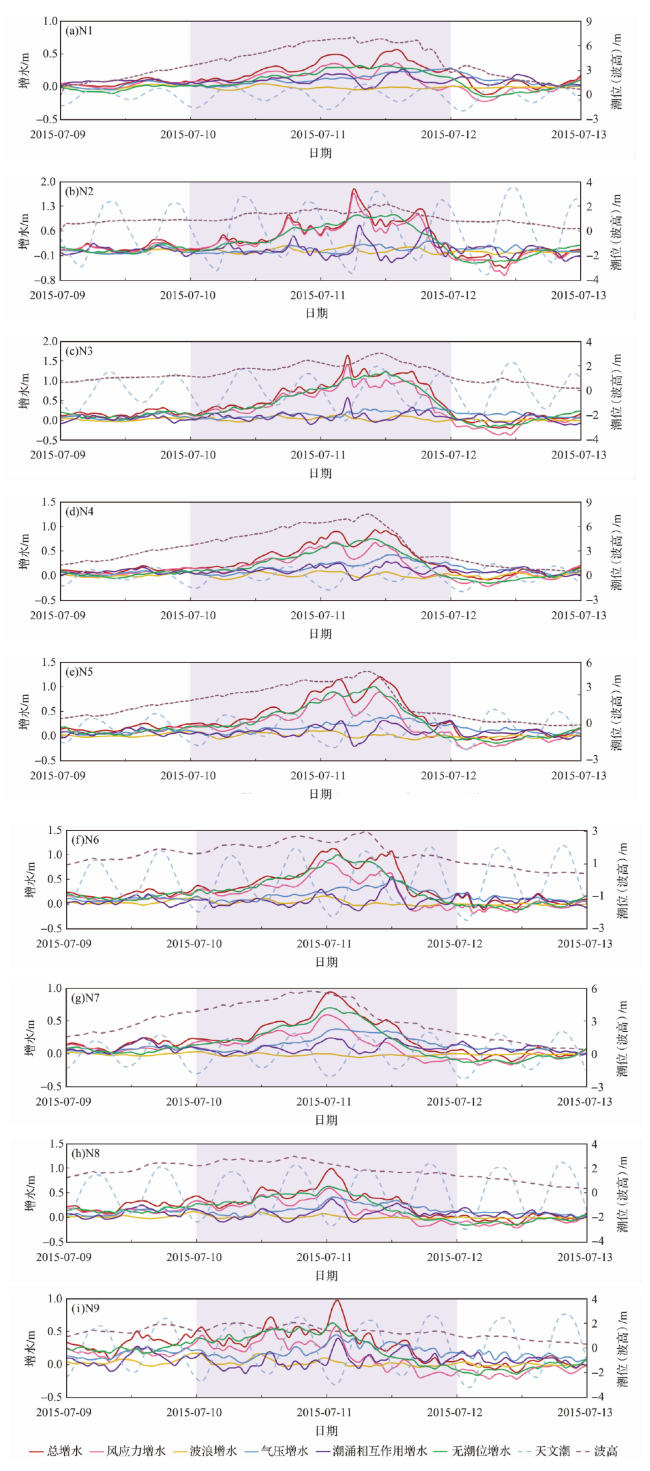

图10 各站点各动力因子增水曲线与总增水曲线对比(图中阴影部分表示台风主要影响时段。) Fig.10 The comparison between the surge curve of each dynamic factor and the total surge curve at each site (The shaded area indicates the period of primary typhoon influence.) |
表3 N1~N9站点增水特征汇总表Tab.3 Summary table of surge characteristics at N1-N9 stations |
| 动力因素 | 极值/占比 | N1 | N2 | N3 | N4 | N5 | N6 | N7 | N8 | N9 |
|---|---|---|---|---|---|---|---|---|---|---|
| 总增水极值/m | 0.57 | 1.77 | 1.64 | 0.90 | 1.19 | 0.12 | 0.94 | 0.99 | 0.97 | |
| 风应力 | 增水极值/m | 0.37 | 1.65 | 1.40 | 0.68 | 0.89 | 0.88 | 0.59 | 0.59 | 0.57 |
| 占比/% | 64.91 | 93.22 | 85.37 | 75.56 | 74.79 | 78.57 | 62.77 | 59.60 | 58.76 | |
| 气压 | 增水极值/m | 0.29 | 0.32 | 0.32 | 0.42 | 0.41 | 0.50 | 0.38 | 0.41 | 0.45 |
| 占比/% | 50.88 | 18.08 | 19.51 | 46.67 | 34.45 | 44.64 | 40.43 | 41.41 | 46.39 | |
| 波浪 | 增水极值/m | 0.05 | 0.18 | 0.15 | 0.10 | 0.11 | 0.16 | 0.03 | 0.12 | 0.16 |
| 占比/% | 8.77 | 10.34 | 9.10 | 11.12 | 8.88 | 14.11 | 3.53 | 11.75 | 16.49 | |
| 潮涌相互作用 | 增水极值/m | 0.22 | 0.75 | 0.57 | 0.25 | 0.31 | 0.56 | 0.24 | 0.37 | 0.39 |
| 占比/% | 38.60 | 42.37 | 34.76 | 27.78 | 26.05 | 50.00 | 25.53 | 37.37 | 40.21 |
2.4 浙江沿海台风风暴潮增水的空间特征及动力因子的归一化贡献

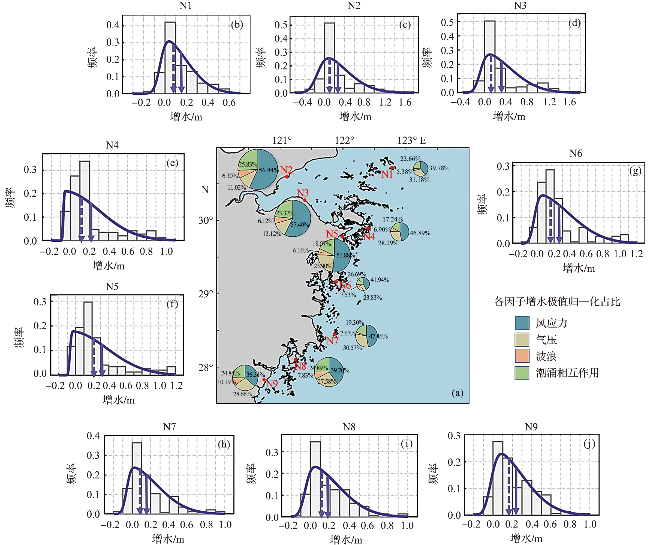

图11 各因子增水极值归一化贡献占比(a)与总增水频率分布(b-j)(图a中饼状图的面积大小与总增水极值呈正相关。图b中的实线箭头和虚线箭头分别指示均值和中位数。) Fig.11 Normalized contribution proportion of each factor to peak surge (a) and frequency distribution of total surge (b-j) (The area of the pie chart in Fig.a is positively correlated with the peak total surge. The solid and dashed arrows in Fig.b indicate the mean and median, respectively.) |
